一、产品编号：Q/YS.118（贻顺牌）

二、产品优点：

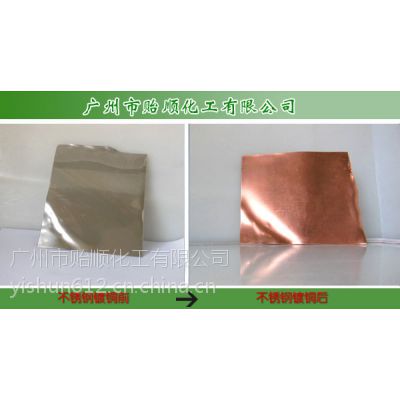

本产品经科学配比，具有稳定、高效、快速而气味极少的特点。镀铜保持长久而不衰减。可以镀厚铜，镀速可达20um/h以上。镀层光亮，操作简便，不要通电。可以广泛用于非金属表面、金属表面等快速镀铜。普遍适用于不锈钢、陶瓷、棉纶、铝合金表面、锌合金表面、钢铁表面等。

三、产品指标：产品由A、B、C三剂组成。

①、A剂呈蓝色，比重>1.1。

②、B剂呈浅黄色，比重>1.1。

③、C剂呈无色（或淡黄色），比重>1.1，作为补充剂。

四、操作方法：

（1）、工件前处理：a、对于金属表面：除油→水洗→抛光或清洗→酸洗活化

                                             b、对于非金属表面：除油清洗→粗化→水洗→中和→活化

（2）、化学镀铜：工作液的配比：水：A:：B=7：1：4（重量比或体积比）

配制方法：先准备7份的洁净水，再将1份A剂加入水中搅拌均匀，然后将B剂加入并搅拌均匀，可以先加温到50-60℃，再边搅拌边加入补充剂C剂8-10ml/kg工作液。将前处理的工件，立即投入化学镀铜水中。注意：有些金属件需要铁或铝进行引镀。

（3）、镀铜过程的管理：

A、镀铜温度控制在50-60℃左右，以***有较快的镀速。

B、镀铜过程要施加机械搅拌或空气搅拌，是配有循环泵过滤更佳，澄清的镀液能使镀层表面光亮清洁。

C、镀铜过程中消耗A和C剂，并且要及时调整PH值在12.0～12.5左右。通常补加比例为A：%10氢氧化钠：C=2:2:1应少量多次加，在搅拌镀铜水的条件下先加入A剂，再加入氢氧化钠溶液搅拌均匀后，***才补加C剂。注意：不能把A和C及氢氧化钠溶液混合后再加入。若有条件，通过流量计连续不断分别定量滴加A剂、C剂和氢氧化钠，同时有循环过滤和搅拌的条件下，可以达到的状态。

D、对于大平面的工件，可以用软毛刷一边刷表面一边镀铜

（4）、镀铜完毕后，要把工件清洗干净，再钝化处理或其他处理。

五、注意事项：

①、产品有腐蚀性，应注意不与皮肤及眼睛接触。

②、产品原液及使用后的工件液要封存好，以防止污染及挥发而失效。
