| 种类：化学镀 | 型号：Q/YS.118(贻顺牌) | 类别：化学镀 |
| 执行标准：ROHS | 主要用途：金属及非金属表面化学镀铜 |
一、产品编号:Q/YS.118(贻顺牌)
二、适用范围：
用于印刷线路板孔金属和铁，钢，不锈钢及铜合金表面或挂篮式化学镀铜，同时也适用于陶瓷镀铜、玻璃镀铜、树脂镀铜、塑胶镀铜、金刚石镀铜、树叶镀铜等，用途极为广泛。
三、指标：
本产品具有高速沉铜，稳定性高，工作温度和溶液浓度适用范围较宽。铜层致密，有***的结合力，镀层是光亮紫铜色，35℃条件下镀速为25微米/小时。
四、性能：
① 高速沉铜剂A剂：比重1.10~1.12,蓝色液体，
② 沉铜B剂: 比重1.10~1.12,透明液体。PH值 13~14。
③ 沉铜工作液的配制：使用前按A:B:去离子水=1:2:3（注：洁净的自来水也可以）
④ 沉铜工艺流程：工件前处理----水洗---沉铜（5分钟-40分钟）---水洗---钝化---烘干
A．对于铁表面和镍表面及银表面进行镀铜，只需酸洗除锈后即可用于镀铜。
B．对于锌合金表面则要先用锌抛光剂或者锌脱脂剂脱脂光亮化处理，再用锌合金专用镀铜水预镀，再用本产品（Q/YS.118）进行加厚镀铜。

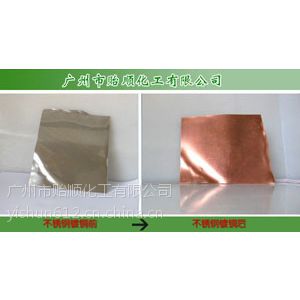

C．对于不锈钢要求先除油用盐酸浸洗3分钟，再使用本公司不锈钢专用镀铜水（Q/YS.129）进行预镀铜，再使用化学镀铜水（Q/YS.118）进行加厚镀铜。
D．对于非金属（陶瓷、玻璃、金刚石、砂粒等）则应粗化，活化，再镀铜。也可以粗化，活化，镀镍，再镀铜。
五、注意事项：
① 沉铜过程会不断消耗成分，沉铜过程中要及时补充A和氢氧化钠，测试
并调节PH值到12.5~13.0（搅拌条件下加入A剂，再缓加入20%氢氧化钠溶液）
② 沉铜装载比1~3dm2,沉铜温度:30℃~45℃，可水浴保温。
③ 化学沉铜停止工作时,要继续保持空气搅拌,用20%硫酸调节PH值到9~10,镀液要盖好，以防止镀液有效成分的无功损耗和虫子灰尘的污染。重新启动镀液时,可在搅拌条件下用20%NaOH 调整PH值到12.5~13.0
④ 在沉铜过程中如果发现镀液变混浊，此时要及时加入稳定剂双氧水 0.5克/升。搅拌均匀后镀液恢复稳定。
